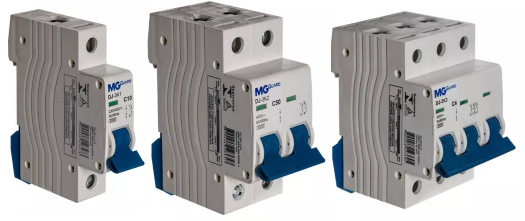

Os disjuntores Margirius são dispositivos termomagnéticos que protegem as instalações contra curtos-circuitos e sobrecargas, interrompendo a corrente elétrica excessiva automaticamente, antes que ocorram efeitos prejudiciais. Disponíveis em modelos unipolares, bipolares ou tripolares, com capacidades de corrente de 80 até 125A.
Curva C: indicados para tomadas em geral, cargas com corrente de partida elevada, como motores elétricos, lâmpadas fluorescentes, máquinas de lavar, geladeiras e similares.
Monopolar: 4A – 6A – 10A – 16A – 20A – 25A – 32A – 40A – 50A – 63A – 80A – 100A – 125A
Bipolar: 4A – 6A – 10A – 16A – 20A – 25A – 32A – 40A – 50A – 63A – 80A – 100A – 125A
Tripolar: 4A – 6A – 10A – 16A – 20A – 25A – 32A – 40A – 50A – 63A – 80A – 100A – 125ª
Características
Norma aplicável: ABNT NBR NM 60898-1
Tensão nominal: 240/415V~ (unipolares) e 415V~ (bipolares e tripolares)
Frequência: 50/60 Hz
Grau de proteção: IP20
Capacidade de interrupção: 4500A
Temperatura de operação: -5° a 40°C
Fixação: rápida em trilho DIN 35mm
Produtos Certificados pelo INMETRO no requisito de SEGURANÇA pelo organismo de certificação BV – OCP 0018.
Características de atuação:
Proteção térmica (temperatura ambiente 30± 2°C):
1,13 In t ≤1h (sem atuação)
1,45 In t < 1h (com atuação)
Proteção magnética: (5-10) x In
Terminais tipo: borne com parafuso
Capacidade: 25mm² (cabos)
Torque de aperto: 2 Nm
